Respuesta corta: NFPA 14 clasifica los sistemas de montantes y gabinetes en tres clases según quién va a usar la manguera. La clase I tiene conexiones de 2½" para los bomberos; la clase II tiene mangueras de 1½" para que los ocupantes o la brigada ataquen un fuego incipiente; la clase III combina ambas. La clase define los diámetros, el caudal y la presión que debe garantizar la red, así que conviene definirla antes de diseñar la montante y la bomba.
Este tema forma parte del sistema de agua contra incendio: rociadores, gabinetes, montantes y cuarto de bombas que diseñamos, instalamos y certificamos según NFPA y la Norma A.130.
Si quieres ver el panorama completo (qué es cada sistema, qué norma lo regula y cuál pide tu edificación), revisa nuestra guía de sistemas contra incendio.
Las tres clases en una tabla
| Clase | Para quién | Conexión | Presión residual mínima en la salida más desfavorable |
|---|---|---|---|
| Clase I | Bomberos y personal entrenado en ataque a fuegos desarrollados | Válvula de 2½" (65 mm), sin manguera instalada | 100 psi |
| Clase II | Ocupantes y brigada, hasta que llegan los bomberos | Estación con manguera de 1½" (40 mm) y pitón | 65 psi |
| Clase III | Ambos | Manguera de 1½" y válvula de 2½" en el mismo punto | 100 psi en la de 2½" y 65 psi en la de 1½" |
Las presiones son las que fija NFPA 14 para el diseño hidráulico; el caudal de diseño también cambia con la clase y con el número de montantes. Por eso un mismo edificio puede necesitar una bomba muy distinta según la clase que se elija.
Clase I: para los bomberos
La clase I deja en cada piso, normalmente en la escalera de evacuación, una válvula de 2½" con tapa. No lleva manguera: los bomberos llegan con la suya y se conectan a la montante, que puede estar alimentada por la bomba del edificio y por la conexión de bomberos (siamesa) en la fachada.
Se usa en edificios altos, sótanos profundos y grandes áreas donde tender mangueras desde la calle tomaría demasiado tiempo.
Clase II: para la primera respuesta
La clase II es el gabinete que la mayoría de personas reconoce: una caja empotrada o adosada con una manguera de 1½" plegada o en carrete, su válvula y un pitón. Está pensada para que una persona entrenada controle un fuego pequeño en los primeros minutos.
Su ventaja es la rapidez; su límite es que una manguera de 1½" no alcanza para un incendio desarrollado. Por eso, en edificaciones de mayor riesgo, la clase II sola no suele ser suficiente.
Clase III: la combinación más usada
La clase III une las dos funciones en el mismo punto: la manguera de 1½" para la brigada y la válvula de 2½" para los bomberos. En el Perú es la configuración más habitual en edificios de oficinas, centros comerciales, hoteles, clínicas e industrias, porque resuelve la primera respuesta y el ataque de bomberos con una sola montante.
Qué debe tener un gabinete bien equipado
- Manguera de 1½" con la longitud que fija el proyecto (lo usual son 30 m), con sus acoples.
- Pitón de chorro regulable, para chorro directo y niebla.
- Válvula angular de 1½" y, en clase III, válvula de 2½" con tapa y cadena.
- Soporte o carrete que permita desplegar la manguera sin enredos.
- Llave spanner para los acoples.
- Puerta con vidrio o de apertura rápida, sin llave que impida el uso, y señalización visible.
Algunos proyectos piden gabinetes combinados con espacio para un extintor; eso se define con el plan de seguridad del local.
Cómo se elige la clase en un proyecto
- Uso y riesgo: la Norma A.130 y el tipo de edificación definen qué protección se exige; NFPA 14 define cómo se diseña.
- Altura y distancias: en edificios altos o con largos recorridos, la conexión de 2½" para bomberos gana importancia.
- Brigada disponible: si hay personal entrenado, la manguera de 1½" aporta una respuesta inmediata.
- Abastecimiento: la clase define el caudal y la presión que debe entregar la bomba contra incendio y el volumen de la reserva de agua.
- Exigencias de la aseguradora o del operador del centro comercial, cuando las hay.
Caudal y reserva: cuánto pide cada clase
Además de la presión, NFPA 14 fija el caudal mínimo de diseño. En sistemas clase I y III, la montante más desfavorable debe entregar 500 gpm (1 893 L/min) y cada montante adicional suma 250 gpm, con un límite total que depende de si el edificio tiene rociadores. En clase II, el caudal mínimo es de 100 gpm (379 L/min). El abastecimiento debe sostener ese caudal durante al menos 30 minutos.
Ejemplo: un edificio con dos montantes clase III necesita 500 + 250 = 750 gpm, con 100 psi en la salida de 2½" más desfavorable. Durante 30 minutos son 22 500 galones, unos 85 m³ de agua. Si el mismo edificio tuviera solo gabinetes clase II, pediría 100 gpm (unos 11 m³ en 30 minutos), pero no tendría conexiones para los bomberos.
El Reglamento Nacional de Edificaciones agrega mínimos propios: la IS.010 pide una reserva de al menos 25 m³ para el sistema de mangueras de los ocupantes, y la A.130 exige, por ejemplo, gabinetes de 40 mm en todos los niveles de los edificios de vivienda de más de 10 hasta 20 niveles (Art. 69). Las válvulas para bomberos deben tener la rosca que fija la A.130 (Art. 103).
Lista de verificación al recibir los gabinetes
- Clase del sistema indicada en planos y memoria, igual a lo instalado.
- Presión residual medida en la salida más desfavorable durante la prueba con flujo.
- Prueba hidrostática de la montante, con su protocolo firmado.
- Mangueras completas, del diámetro y largo del proyecto, con pitón y llave.
- Válvulas de 2½" con tapa y rosca compatible con el equipo de los bomberos.
- Gabinetes accesibles, señalizados y sin llave que impida abrirlos.
- Siamesa en la fachada, con tapas y señalización.
Errores que encontramos en obra
- Gabinetes sin presión: montante sin bomba o con la bomba apagada; la manguera se ve completa, pero no sirve.
- Mangueras de otro diámetro o sin pitón, cambiadas durante una remodelación.
- Gabinetes tapados por mercadería, muebles o tabiquería nueva.
- Válvulas de 2½" sin tapa o con la rosca dañada, que impiden la conexión de los bomberos.
- Mangueras que nunca se probaron y que se rompen al primer uso.
Mantenimiento
Los gabinetes se inspeccionan visualmente de forma periódica y se prueban con flujo según NFPA 25; las mangueras se revisan y prueban según su norma de mantenimiento. Cada visita debe dejar un protocolo con presiones medidas y observaciones: es el documento que la municipalidad pide en la ITSE. Lo hacemos dentro de nuestro servicio de mantenimiento de sistemas contra incendio.
Gabinetes en edificios altos: presión, válvulas reductoras y siamesa
En un sistema de agua contra incendio de varios pisos, los gabinetes no reciben la misma presión. La bomba se selecciona para que la conexión más alta y alejada tenga la presión mínima de diseño; las de abajo reciben esa presión más el peso de la columna de agua: 1,42 psi por cada metro (0,433 psi por pie).
Ejemplo ilustrativo. Edificio de 15 pisos con 3,0 m de piso a piso. Desnivel entre la conexión del piso 1 y la del piso 15: 14 × 3,0 = 42 m. Presión por altura: 42 × 1,42 ≈ 60 psi. Si la conexión de 2½″ más alta se diseña con 100 psi residuales, la del primer piso tendrá unos 160 psi con el sistema fluyendo, más las pérdidas por fricción del tramo. En reposo puede ser mayor, porque la bomba a caudal cero entrega su presión de cierre.
Lo que pide NFPA 14
- En salidas de 1½″ para personal entrenado (clases II y III), si la presión residual supera 100 psi, un dispositivo regulador debe limitarla a 100 psi. A 160 psi, una sola persona no controla la manguera.
- En cualquier conexión de manguera, si la presión estática supera 175 psi, un dispositivo regulador listado debe limitar la estática y la residual a 175 psi.
- Cada dispositivo lleva salidas para manómetro a la entrada y a la salida, y el montante necesita un drenaje dimensionado para su caudal total y conexiones de prueba al menos cada dos pisos.
- La edición 2024 incluye en la presión de trabajo la presión de diseño de la conexión de bomberos (siamesa): las válvulas y accesorios de los pisos bajos deben estar clasificados para ella, no solo para la presión de la bomba.
Qué pedir y qué verificar
- Una tabla de ajuste por piso (presión de entrada, presión de salida y caudal de cada válvula reductora) y el protocolo de prueba con flujo de cada válvula, con lecturas de entrada y salida. NFPA 14 pide que el dispositivo esté aprobado para los caudales mínimo y máximo previstos.
- En el mantenimiento, NFPA 25 exige probar con flujo estas válvulas de forma periódica; la edición 2026 actualizó esos requisitos.
- En edificios muy altos, el sistema se divide en zonas con bombas escalonadas o válvulas reductoras maestras; la edición 2024 de NFPA 14 amplió su guía para estos sistemas.
Gabinetes en galerías y mercados
Galerías y mercados juntan mucha carga combustible (textiles, plásticos, cartón), pasillos angostos y comerciantes sin brigada formal. Lo que recomendamos en estos locales:
- Clase III: la manguera de 1½" permite a los comerciantes atacar el fuego en los primeros minutos y la válvula de 2½" queda lista para los bomberos.
- Ubicación por recorrido real: junto a escaleras y salidas, visibles desde el pasillo y sin mercadería delante. La cantidad de gabinetes se define con la longitud de la manguera y el recorrido por los pasillos, no midiendo en línea recta sobre el plano.
- Presión: NFPA 14 (2024) pide 65 psi residuales en la salida de 1½" y 100 psi en la de 2½". Si la salida de 1½" recibe más de 100 psi, hace falta una válvula reductora.
- Agua: la clase III se diseña con el caudal de la clase I (500 gpm para el montante más desfavorable), que la red pública no entrega; por eso estos locales suelen necesitar cisterna y cuarto de bombas.
- ITSE: varias municipalidades tramitan una licencia corporativa con ITSE previa para mercados, galerías y centros comerciales (por ejemplo, el procedimiento N.° 530 del TUPA 2024 de Arequipa); los gabinetes de las áreas comunes se revisan en esa inspección.
Más detalle en sistema contra incendio para mercados y galerías. Si tu galería está en Lima, revisa gabinetes contra incendio en Lima.
Preguntas frecuentes
¿Un gabinete reemplaza a los rociadores?
No. Los rociadores actúan solos, aunque no haya nadie; el gabinete necesita una persona que lo use. Son sistemas que se complementan y la norma define cuándo se exige cada uno.
¿Puedo poner gabinetes sin bomba?
Solo si el abastecimiento garantiza por sí mismo la presión y el caudal de diseño, algo poco frecuente. En la mayoría de edificaciones hace falta una bomba contra incendio.
¿Puedo cambiar una manguera por otra más larga?
No sin revisar el diseño. El largo de la manguera define el área que cubre cada gabinete y la presión que llega al pitón; cualquier cambio debe validarlo el proyectista.
¿Qué es la caseta de ataque rápido?
Es el equivalente exterior del gabinete: una caseta con mangueras, pitones y herramientas junto a un hidrante. Ver caseta de ataque rápido (CAR).
¿Necesitas gabinetes o montantes en Lima o el Callao? Mira los gabinetes contra incendio en Lima y el mantenimiento de sistemas contra incendio en Lima.
En VYR SEGURITEC diseñamos e instalamos montantes y gabinetes contra incendio clase I, II y III, con su bomba y sus pruebas. Conoce todos nuestros sistemas contra incendios o escríbenos por WhatsApp al 965 325 162.
Lectura relacionada: qué es la siamesa contra incendio y dónde va.
Referencias: NFPA 14, edición 2024; NFPA 13, edición 2025; NFPA 20, edición 2025; NFPA 25, edición 2026; RNE, Norma A.130 «Requisitos de seguridad» (DS 017-2012-VIVIENDA y modificatorias). Los numerales pueden cambiar entre ediciones; el proyecto debe indicar la edición aplicada.
¿Su local está en Lima o en provincias? VYR SEGURITEC atiende sistemas contra incendio en Lima y en todo el Perú, con certificado de operatividad para la ITSE.

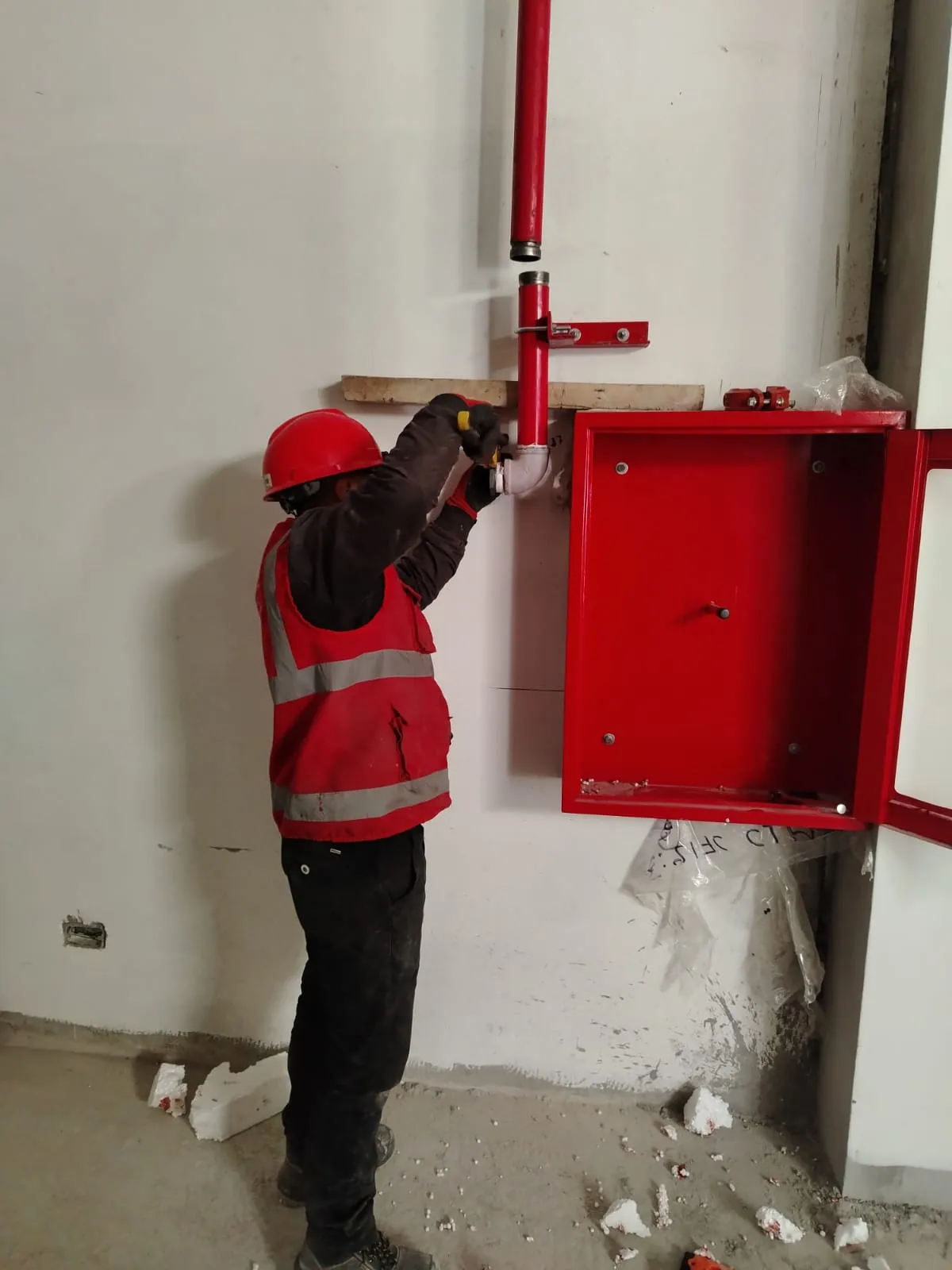

Así instalamos gabinetes contra incendio
