Obra civil para sistemas contra incendio
Ejecutamos la obra civil que el sistema contra incendio necesita para funcionar: cisternas de reserva, cuartos de bombas, bases de equipos, zanjas y anclajes para tubería enterrada. La hacemos coordinada con la instalación de la red, de modo que un solo responsable responde por medidas, niveles, pases y pruebas.
Obra civil coordinada con la instalación
Qué construimos
Especialistas en

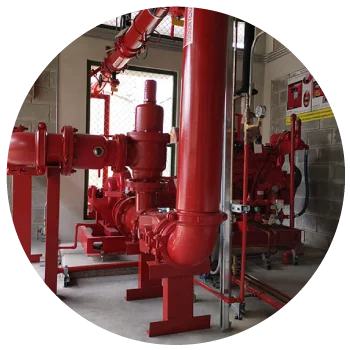

Cuartos de bombas
Construimos el ambiente con el espacio libre que exige el mantenimiento de la bomba, la base de concreto con sus anclajes, canaleta y sumidero de drenaje, ventilación para el motor y pases sellados para succión, descarga y cabezal de pruebas.
Especialistas en

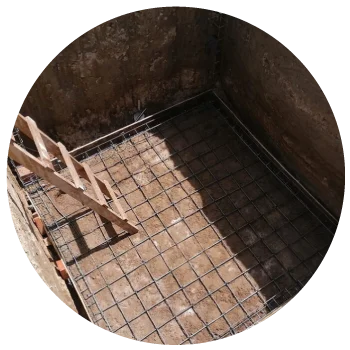

Cisternas de reserva
Excavación, estructura, impermeabilización y accesos de la cisterna, con el volumen que resulta del cálculo del sistema. Dejamos resueltos la succión, el rebose, la ventilación y, si la cisterna se comparte con el agua de consumo, la separación del volumen reservado para incendio.
Especialistas en

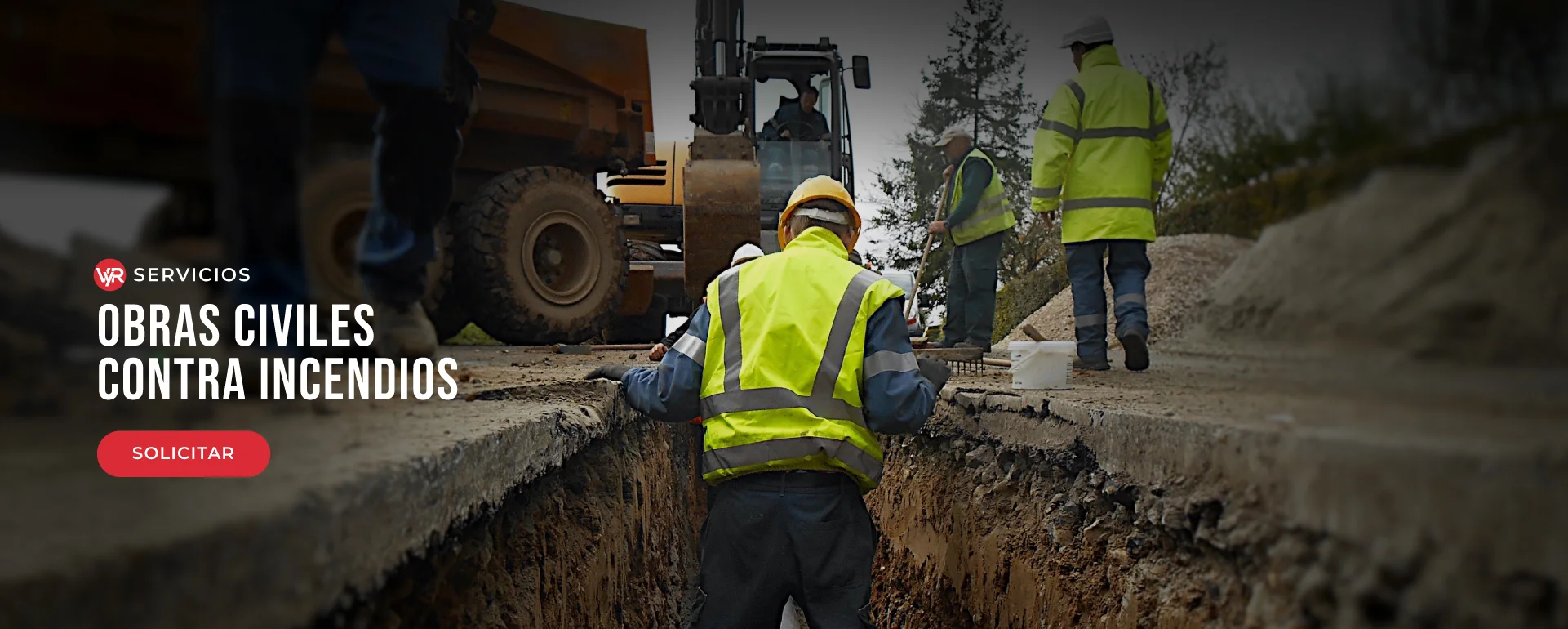

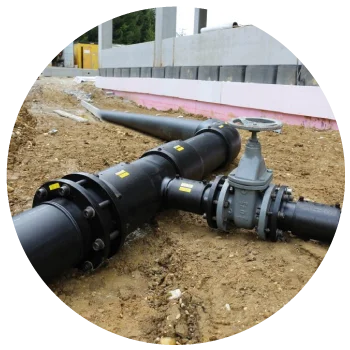

Tubería enterrada
Zanja con cama de apoyo, tubería y accesorios para servicio contra incendio, bloques de anclaje en los cambios de dirección según NFPA 24, prueba hidrostática antes de tapar, relleno compactado y reposición de pisos.
Conoce también
Nuestros servicios relacionados
Obras civiles para el sistema contra incendio
Un sistema contra incendio necesita obras civiles bien hechas: si la cisterna no tiene el volumen correcto o el cuarto de bombas no tiene espacio, drenaje y ventilación, el equipo no podrá operar como se diseñó. Ejecutamos la obra civil junto con la instalación, así un solo responsable coordina todo.
Qué incluye cada estructura
- Cisternas de reserva contra incendio: con el volumen que pide el cálculo, impermeabilización, accesos y conexiones de succión.
- Cuartos de bombas: losas y bases para bombas y motores, canaletas de drenaje, ventilación, pases para tuberías y espacio para mantenimiento.
- Zanjas para tubería enterrada: excavación, cama de apoyo, bloques de anclaje en cambios de dirección según NFPA 24, relleno compactado y reposición de pisos.
- Casetas y nichos: para gabinetes, casetas de ataque rápido y la conexión de bomberos (siamesa).
- Pases y sellos cortafuego: en muros y losas por donde cruzan tuberías y cables, con protección pasiva certificada.
Cómo trabajamos
- Revisamos el diseño del sistema y el terreno o la edificación existente.
- Coordinamos los trabajos con la instalación de la red para no rehacer obra.
- Dejamos registro fotográfico y planos de replanteo de lo construido.
Complementa este servicio con nuestro cuarto de bombas y la red de agua contra incendio. Solicita tu cotización.
¿Tu proyecto está en Lima o el Callao? Mira nuestros sistemas contra incendio en Lima y el mantenimiento en Lima.
Qué exige la norma a cada estructura
La obra civil no se diseña aparte. Sus medidas salen del cálculo hidráulico del sistema de agua contra incendios y de lo que NFPA pide para el equipo que va a alojar.
| Estructura | Requisito clave | Norma |
|---|---|---|
| Cisterna | Volumen útil igual al caudal de diseño por la duración exigida. Si se comparte con consumo, la succión de consumo va por encima de la reserva. | NFPA 13, NFPA 14, IS.010 |
| Succión de la bomba | Bomba horizontal con succión positiva: el nivel mínimo útil del agua queda por encima del eje de la bomba. Placa antivórtice en la toma. | NFPA 20 |
| Cuarto de bombas | Separación resistente al fuego, piso con pendiente y drenaje, ventilación para el motor diésel, iluminación y espacio libre para mantenimiento. | NFPA 20 |
| Base de la bomba | Bomba y motor sobre una base común, anclada a una cimentación de concreto nivelada. | NFPA 20 |
| Tubería enterrada | Recubrimiento mínimo de 0.8 m (2½ pies) donde no hay heladas, anclajes en cambios de dirección y lavado antes de conectar. | NFPA 24 |
| Concreto | Diseño estructural y curado húmedo de al menos 7 días en concreto normal. | RNE E.060 |
Los equipos que van dentro los describimos en cuarto de bombas contra incendios.
Cómo construimos una cisterna contra incendio, paso a paso
- Volumen y niveles desde el cálculo. Volumen útil, poza de succión, volumen muerto bajo la toma y borde libre. Cuenta el volumen útil, no el geométrico.
- Excavación. Con entibado y control del agua subterránea si el terreno lo pide.
- Pases embebidos antes del vaciado. Succión, llenado, rebose, drenaje y retorno de prueba, con anillo rompeagua. Un pase picado después suele terminar en filtración.
- Vaciado y curado húmedo continuo para evitar fisuras.
- Prueba de estanqueidad antes de los acabados: se llena y se controla el nivel el tiempo que fije la especificación.
- Cierre. Impermeabilización, tapa hermética, ventilación y escalera.
NFPA 25 pide inspeccionar el interior de la cisterna cada 5 años: deja accesos para entrar sin demoler. El cálculo del volumen está en la guía de reserva de agua contra incendio.
Tubería enterrada: lo que no se ve y más falla
- Cama y relleno de arena o material seleccionado, sin piedras en contacto con el tubo.
- Recubrimiento mínimo de 0.8 m; bajo pistas con tránsito vehicular, 0.9 m.
- Anclajes de concreto contra terreno no removido en codos, tees, reducciones y tapones, o uniones restringidas.
- Prueba hidrostática a 200 psi, o a 50 psi sobre la presión de trabajo si esta es mayor, durante 2 horas.
- Lavado de la tubería antes de conectarla a la red aérea, para que piedras y restos no tapen los rociadores.
La prueba se documenta en un protocolo firmado. Revisa cómo hacemos la prueba hidrostática contra incendios.
Plazos típicos y de qué dependen
Como referencia, una cisterna mediana con su cuarto de bombas suele tomar de cuatro a ocho semanas, incluidos el curado y la prueba de estanqueidad. El plazo cambia según:
- El tipo de suelo y el agua subterránea.
- Si el local sigue operando y hay que trabajar por etapas o de noche.
- Las demoliciones y la reposición de pisos y pistas.
- La llegada de la bomba, que fija las medidas finales de la base.
Más preguntas sobre obra civil contra incendios
¿Puedo usar la cisterna de agua de consumo como reserva contra incendio?
Sí, si el volumen de incendio queda siempre intacto. Para eso la succión de consumo se coloca por encima de la franja reservada y la bomba contra incendio toma el agua desde el fondo. La cisterna se dimensiona para ambos usos.
¿La tubería enterrada puede ser de PVC?
Sí. NFPA 24 admite tubería de PVC para presión según AWWA C900, además de hierro dúctil y otros tubos listados para incendio, con presión de trabajo de al menos 150 psi. Donde la red sale a la superficie o entra al edificio, se pasa a tubería metálica.
¿El cuarto de bombas puede estar en el sótano?
Sí, es común. Necesita acceso directo, drenaje de piso o sumidero con bomba de achique, y ventilación suficiente si el motor es diésel. Lo que no conviene es que la bomba quede por encima del nivel del agua de la cisterna.
Cotiza tu cisterna, cuarto de bombas o red enterrada por WhatsApp al 965 325 162 o en nuestro formulario de cotización. Si tienes planos o cálculo hidráulico, envíalos.
