Diseño e ingeniería de sistemas contra incendio

Diseñamos el sistema contra incendio de tu edificación antes de que se compre un solo tubo. Definimos qué exige la Norma A.130 para tu uso y tu área, calculamos la red y el equipo de bombeo, y entregamos planos, memoria y metrado listos para licitar, construir y sustentar en la inspección técnica de seguridad (ITSE). También supervisamos la obra cuando la instala un tercero.

Solicitar cotización

Ingenieros revisando planos de un proyecto contra incendios en obra

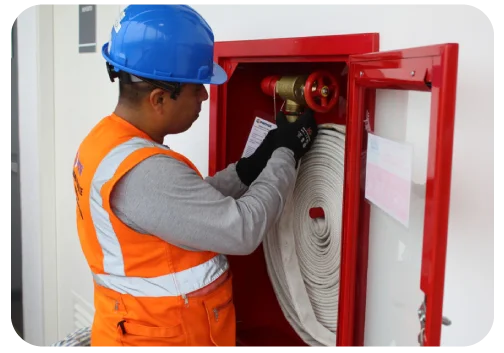

Técnico revisando un gabinete contra incendio con manguera y válvula

Un diseño que se construye y se sustenta

Un sistema mal diseñado se paga dos veces: en materiales que sobran o faltan y en observaciones durante la inspección. Por eso cada proyecto parte de la clasificación del riesgo y del cálculo hidráulico, y termina en planos y memorias que el constructor puede ejecutar sin improvisar y que el inspector puede revisar.

Qué diseñamos

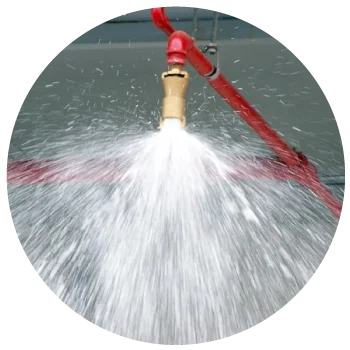

Rociador automático contra incendio en operación

Ingeniería de

Agua contra incendio

Clasificamos el riesgo de cada ambiente, fijamos la densidad y el área de diseño de los rociadores según NFPA 13 y desarrollamos el cálculo hidráulico hasta el punto más desfavorable. Con ese resultado seleccionamos la bomba principal y la jockey (NFPA 20), dimensionamos la reserva de agua y trazamos montantes y gabinetes (NFPA 14).

COTIZAR

Instalación de detector de humo en el techo

Ingeniería de

Detección y alarma

Ubicamos detectores, estaciones manuales y sirenas según NFPA 72 y el uso de cada ambiente; definimos si conviene un panel convencional o direccionable; calculamos las baterías de respaldo y la caída de tensión de los circuitos, y dejamos prevista la supervisión de válvulas, flujo y bombas.

COTIZAR

Excavación de zanjas para tuberías enterradas de la red contra incendio

Ingeniería de

Requisitos de obra civil

Entregamos los requisitos de la cisterna, del cuarto de bombas y de las zanjas para tubería enterrada —dimensiones, bases, drenajes, ventilación y pases— para que la obra civil se ejecute una sola vez y el equipo pueda operarse y mantenerse.

COTIZAR

Conoce también

Nuestros servicios de agua, detección y obra civil

Servicio de sistemas de agua contra incendios

Servicio de sistemas de detección y alarma contra incendios

Servicio de obra civil para sistemas contra incendios

Qué incluye el diseño de un sistema contra incendio

Visita y levantamiento: uso de la edificación, áreas, alturas, mercadería almacenada y condiciones de la obra.
Clasificación del riesgo: riesgo ligero, ordinario (grupos 1 y 2) o extra según NFPA 13, que define la densidad y el área de diseño de los rociadores.
Cálculo hidráulico: caudal y presión en el punto más desfavorable, incluida la demanda de mangueras.
Equipo de bombeo y reserva: selección de la bomba principal, la jockey y el tablero según NFPA 20, y volumen de la reserva de agua.
Detección y alarma: ubicación de detectores, estaciones manuales y sirenas según NFPA 72, cálculo de baterías y de caída de tensión.
Entregables: planos de planta, isometrías y detalles, memoria descriptiva y de cálculo, especificaciones técnicas, metrado y presupuesto.

Supervisión de obra

Supervisamos que lo construido corresponda al diseño: materiales listados o aprobados, soportería, pendientes, uniones y recorridos. Acompañamos las pruebas: limpieza de la red, prueba hidrostática (en rociadores, normalmente 200 psi durante 2 horas según NFPA 13), arranque de bombas y pruebas de la central de alarma.

Para quién

Constructoras y arquitectos que necesitan la especialidad de protección contra incendio de su proyecto.
Propietarios y administradores que deben levantar observaciones de la ITSE.
Industrias y almacenes que amplían su planta o cambian de mercadería.

Cierre del proyecto

Al terminar entregamos protocolos de prueba, planos de replanteo y el certificado de operatividad. Si después necesitas mantenimiento, lo programamos según NFPA 25 y NFPA 72.

Solicita tu cotización o envía tus planos al WhatsApp 965 325 162.

¿Tu proyecto está en Lima o el Callao? Mira nuestros sistemas contra incendio en Lima y los rociadores en Lima. Y el diseño y expediente técnico en Lima.

Diseño, ingeniería y supervisión: qué se hace en cada etapa

Son tres servicios distintos, con entregables distintos. Si recién empiezas, la guía de sistemas contra incendio explica los tipos y las normas que aplican en el Perú.

Etapa	Qué se define	Entregable	Normas
Diseño	Uso, riesgo, sistemas exigidos, fuente de agua y criterios de diseño	Memoria de criterios o anteproyecto	RNE A.130, NFPA 13, NFPA 72
Ingeniería	Cálculo hidráulico, selección de bomba, reserva, planos, isométricos y cálculo de baterías	Expediente técnico completo	NFPA 13, 14, 20, 24 y 72; IS.010
Supervisión	Control de materiales, instalación y pruebas de aceptación	Informes de supervisión, protocolos y planos de replanteo	NFPA 13, 20, 24 y 72

Decisiones de diseño que cambian el tamaño y el costo del sistema

El costo no lo define el número de rociadores, sino unas pocas decisiones tomadas al inicio:

Decisión	Qué cambia	Norma
Clasificación del riesgo	Densidad, área de cálculo, caudal de mangueras y duración. De ahí salen la bomba y la cisterna.	NFPA 13
Supervisión de alarmas de flujo y válvulas en un lugar con personal permanente	Permite usar la duración menor del rango y reduce la cisterna.	NFPA 13
Rociadores de respuesta rápida	En riesgo ligero y ordinario con techos bajos, permiten reducir el área de cálculo.	NFPA 13
Edificio totalmente rociado con montantes	La demanda de montantes no se suma a la de rociadores: manda la mayor.	NFPA 14
Tipo de tubería	CPVC solo donde su listado lo permite, normalmente riesgo ligero; acero en el resto.	NFPA 13
Ubicación del cuarto de bombas	Succión corta y positiva, menos pérdidas y a veces una bomba más pequeña.	NFPA 20

Clasificar de más encarece la obra; clasificar de menos la deja fuera de norma. Las densidades y duraciones por riesgo están en la guía de reserva de agua contra incendio.

Qué revisa la supervisión en obra

Materiales con certificado, listados o aprobados según la especificación.
Diámetros, recorridos y rociadores según plano; cada cambio, aprobado antes de ejecutarse.
Soportes, arriostres sísmicos y juntas flexibles donde el diseño los indica.
Distancias de los rociadores al techo, a las vigas y a las obstrucciones.
Lavado de la red enterrada antes de conectarla a la red aérea.
Prueba hidrostática de la red completa, con protocolo firmado.
Prueba de aceptación de la bomba en campo, con caudal y presión medidos.
Prueba de cada dispositivo de detección y alarma, y de la secuencia de causa y efecto.
Planos de replanteo que reflejen lo construido.

Más preguntas sobre diseño, ingeniería y supervisión

¿Pueden supervisar una obra que ejecuta otro contratista?

Sí. La supervisión verifica que lo instalado coincida con el diseño aprobado y que las pruebas se hagan según norma. Al final recibes informes y protocolos que sirven ante la municipalidad y la aseguradora.

¿Revisan un diseño hecho por otro proyectista?

Sí. Se revisan la clasificación del riesgo, el cálculo hidráulico, la selección de la bomba y la reserva. Conviene hacerlo antes de licitar: un error de criterio corregido en planos cuesta mucho menos que en obra.

¿Qué pasa si mi aseguradora pide criterios FM?

Se diseña con NFPA como base y se ajusta a las hojas de datos de FM Global que indique la aseguradora. Suelen ser más exigentes en almacenes y en reserva de agua. Conviene saberlo antes de empezar, no después de aprobar planos.

¿El diseño incluye la detección y alarma?

Sí, y se hace junto con el agua contra incendio, para que los interruptores de flujo y de supervisión de válvulas reporten al panel. Esa especialidad la firma un ingeniero electrónico o electricista colegiado.

Envíanos tus planos y el uso del local por WhatsApp al 965 325 162 o desde el formulario de cotización, y te proponemos el alcance de diseño, ingeniería o supervisión que necesita tu proyecto.
