Rociadores contra incendios

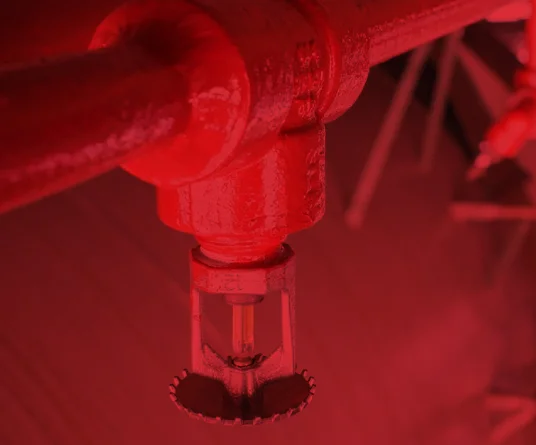

Un sistema de rociadores contra incendios es una red de tuberías con rociadores automáticos distribuidos bajo el techo. Cada rociador se abre solo cuando el calor del fuego activa su elemento sensible —una ampolla de vidrio que se rompe o un fusible que se funde— y descarga agua sobre la zona afectada. Así controla el incendio en su etapa inicial, antes de que se propague, y da la alarma a través del detector de flujo.
En VYR SEGURITEC diseñamos, suministramos, instalamos, probamos y certificamos sistemas de rociadores en Lima y provincias, bajo la norma NFPA 13 y la norma A.130 del Reglamento Nacional de Edificaciones: almacenes, centros comerciales, tiendas, oficinas, hoteles, clínicas e industrias.
Diseño con cálculo hidráulico, no con catálogo
La cantidad y la ubicación de los rociadores no se eligen a ojo: dependen de la clasificación del riesgo, la altura del techo, los obstáculos y lo que se almacena. Con esos datos definimos la densidad y el área de diseño, verificamos por cálculo hidráulico que la bomba y la reserva de agua sean suficientes y recién entonces seleccionamos los equipos.

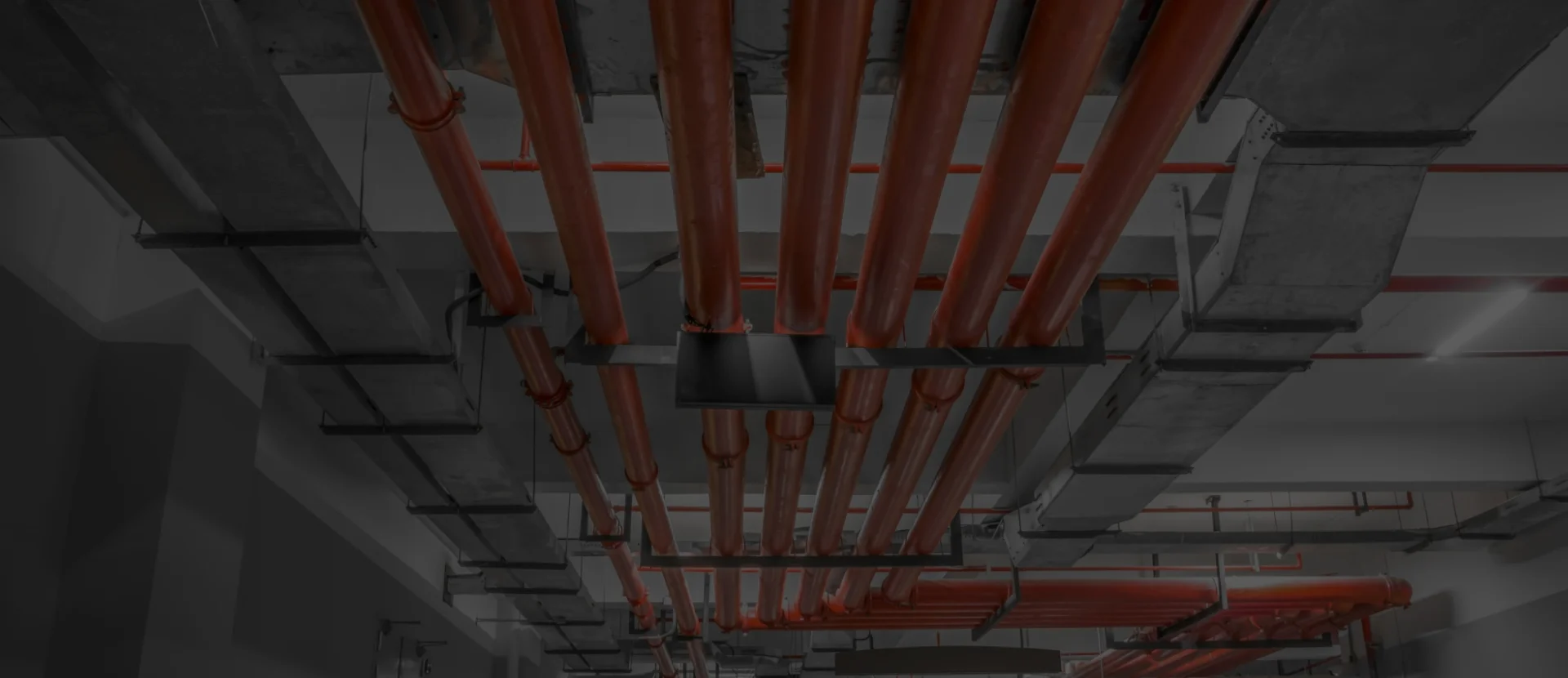

Instalamos la red completa —tuberías, soportes y arriostres sísmicos, válvula de control, detector de flujo, conexión de prueba y drenaje— y la entregamos probada, con protocolo de prueba hidrostática, planos de replanteo y certificado de operatividad.
Guía técnica: rociadores contra incendios
Los rociadores automáticos son la protección más eficaz para edificaciones con carga combustible, porque actúan solos y en el lugar exacto del fuego. Esta guía resume cómo funcionan, qué define su diseño y qué revisa la inspección. Los rociadores forman parte del sistema de agua contra incendios, junto con la reserva de agua, el cuarto de bombas y los gabinetes.
Cómo funciona un sistema de rociadores
En el sistema más común, de tubería húmeda, la red permanece llena de agua a presión. Cuando el aire bajo el techo alcanza la temperatura del rociador, su ampolla se rompe y solo ese rociador se abre; los demás siguen cerrados. El agua en movimiento activa el detector de flujo, que envía la señal al panel de alarma, y la caída de presión arranca la bomba contra incendio. No se abren todos a la vez: en la mayoría de incendios bastan pocos rociadores para controlar el fuego.
En cámaras frigoríficas o zonas con riesgo de congelamiento se usan sistemas de tubería seca o de preacción, y en riesgos especiales, sistemas de diluvio, cada uno con su propia válvula y condiciones de diseño.
Clasificación del riesgo según NFPA 13
El diseño parte del uso del ambiente y de lo que se almacena en él:
- Riesgo ligero: oficinas, aulas, hoteles, hospitales y comedores de restaurantes.
- Riesgo ordinario, grupos 1 y 2: estacionamientos, lavanderías, panaderías, áreas de servicio de restaurantes, tiendas, talleres e imprentas, según la cantidad y la combustibilidad de los materiales.
- Riesgo extra, grupos 1 y 2: procesos con líquidos inflamables o combustibles, aserraderos, fabricación de plásticos y otros de alta carga de fuego.
- Almacenamiento: almacenes con estanterías o pilas altas, que se diseñan con los criterios de almacenamiento de NFPA 13 según la clase de mercadería, la forma de almacenaje y la altura.
Cada riesgo tiene su densidad de descarga y su área de operación. Por ejemplo, para riesgo ligero la curva de NFPA 13 parte de 0,10 gpm/pie² sobre 1 500 pie² (unos 4,1 mm/min sobre 139 m²). Con esos valores se calculan el caudal y la presión que deben llegar al rociador más desfavorable, a los que se suma la demanda de mangueras.
Tipos de rociadores y temperatura de activación
- Colgante, montante o de pared: se eligen según haya o no falso cielo y según la geometría del ambiente.
- Respuesta rápida o estándar: NFPA 13 pide rociadores de respuesta rápida en riesgo ligero; en riesgo ordinario se usan ambos tipos según el diseño.
- Rociadores para almacenamiento (ESFR y otros): para almacenes de gran altura, con requisitos estrictos de altura de techo, obstrucciones y presión.
- Temperatura: el color de la ampolla indica la temperatura de activación. La más usada es la roja, de 68 °C (155 °F), para ambientes normales; junto a hornos o bajo techos metálicos sin ventilación se usan temperaturas mayores.
Instalación y pruebas
Respetamos las distancias entre rociadores y hacia muros, vigas, ductos y otros obstáculos, y usamos el tipo y la temperatura de rociador que pide el diseño. Antes de cerrar los falsos cielos, la red se somete a prueba hidrostática a 200 psi durante 2 horas (o a 50 psi sobre la presión de trabajo, si esta supera 150 psi), sin pérdida de presión. Luego probamos el detector de flujo, la alarma y el drenaje principal, y dejamos todo registrado en protocolos.
Ampliaciones en centros comerciales, tiendas y oficinas
Buena parte del trabajo con rociadores son ampliaciones y adecuaciones: tiendas que se implementan dentro de un centro comercial, oficinas que cambian de distribución o almacenes que aumentan la altura de almacenaje. En estos casos hay que reubicar o agregar rociadores sin dejar zonas sin cobertura, respetar el cálculo hidráulico del sistema existente y coordinar con la administración del edificio los cortes de agua y las pruebas.
Mantenimiento según NFPA 25
Un sistema de rociadores necesita inspecciones y pruebas periódicas: revisión de válvulas y manómetros, prueba del drenaje principal y de las alarmas de flujo, y reemplazo de rociadores pintados, corroídos, dañados o cargados de polvo o grasa. NFPA 25 exige además probar muestras de rociadores o reemplazarlos al cumplir 50 años de servicio, y antes en los de respuesta rápida o expuestos a ambientes agresivos. Conoce nuestro servicio de mantenimiento de sistemas contra incendio.
Preguntas frecuentes
¿Si se activa un rociador, se abren todos?
No. Cada rociador actúa de forma independiente y solo se abren los que reciben el calor del fuego. Los sistemas que descargan por todas sus boquillas a la vez son los de diluvio, que se usan en riesgos especiales.
¿El humo o un cigarro pueden activar un rociador?
No. El rociador responde a la temperatura, no al humo. Para que se abra, el aire bajo el techo debe alcanzar su temperatura de activación, algo que ocurre con un fuego real.
¿Se pueden pintar los rociadores?
No. La pintura altera su respuesta al calor y NFPA 25 exige reemplazar los rociadores pintados, salvo que el fabricante los haya pintado de origen. Cuando se pinta el techo, los rociadores deben protegerse y la protección se retira al terminar.
¿Qué tubería se usa: acero o CPVC?
Lo habitual es tubería de acero con uniones ranuradas o roscadas. El CPVC fabricado para rociadores se puede usar en riesgo ligero y en otras condiciones que indique su listado; no reemplaza al acero en todos los casos.
¿Necesito una bomba contra incendio para los rociadores?
En la mayoría de edificaciones, sí. Salvo que la red pública o un tanque elevado entreguen el caudal y la presión que pide el cálculo hidráulico, el sistema necesita un cuarto de bombas contra incendio y una reserva de agua para incendio.
¿Cuánto cuesta un sistema de rociadores?
Depende del área, del riesgo, de la altura y de si la bomba y la cisterna ya existen. Por eso cotizamos con planos o después de una visita técnica. Escríbenos y te indicamos qué información necesitamos.
