Cuarto de bombas contra incendios

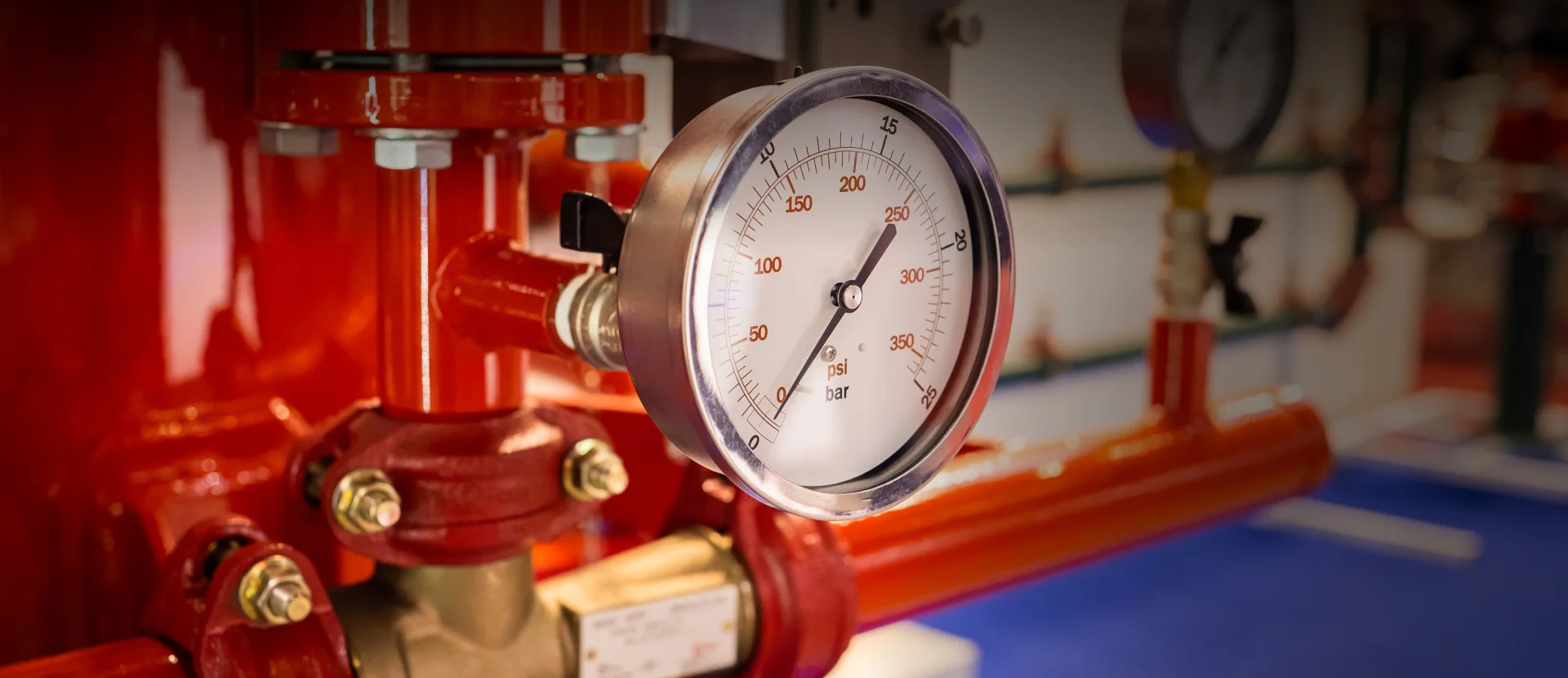

El cuarto de bombas contra incendio es el corazón del sistema de agua: toma el agua de la reserva y la entrega con el caudal y la presión que necesitan los rociadores y los gabinetes. Lo componen la bomba principal —eléctrica o diésel—, la bomba jockey que mantiene presurizada la red, los tableros de control, el cabezal de pruebas, las válvulas y los manómetros.
En VYR SEGURITEC seleccionamos, suministramos, instalamos y ponemos en marcha cuartos de bombas en Lima y provincias, bajo la norma NFPA 20 y la norma A.130 del Reglamento Nacional de Edificaciones, con prueba de aceptación y certificado de operatividad.
La bomba se elige con el cálculo, no al revés
Primero calculamos la demanda del sistema —caudal y presión en el punto más desfavorable, más la demanda de mangueras— y con ese resultado seleccionamos la bomba, su curva y su motor. Una bomba mal dimensionada es una de las causas más comunes de observaciones en inspecciones y de fallas en las pruebas.
Instalamos la succión, la descarga, el cabezal de pruebas o el medidor de caudal, la bomba jockey, los tableros y las alarmas, ponemos el equipo en marcha y hacemos la prueba de aceptación en campo. Entregamos protocolos de prueba, curvas obtenidas en campo y certificado de operatividad.
Guía técnica: cuarto de bombas contra incendio
Esta guía resume qué debe tener un cuarto de bombas para cumplir NFPA 20 y funcionar cuando se necesite. Es una parte del sistema de agua contra incendios, junto con la reserva de agua, los rociadores y los gabinetes.
Componentes del cuarto de bombas
- Bomba principal: horizontal de carcasa partida, de succión final, en línea o de turbina vertical, listada para servicio contra incendio como exige NFPA 20 y seleccionada por su caudal y presión nominales.
- Motor: eléctrico con su tablero controlador, o diésel con su tablero, dos bancos de baterías, tanque de combustible y escape.
- Bomba jockey: bomba pequeña que repone fugas menores y mantiene la red presurizada, para que la bomba principal no arranque sin necesidad.
- Succión y descarga: válvulas de control supervisadas, reducción excéntrica en la succión cuando cambia el diámetro, válvula de retención, manómetros y válvula de alivio cuando corresponde.
- Cabezal de pruebas o medidor de caudal: permite medir el caudal y la presión de la bomba en la prueba de aceptación y en las pruebas anuales.
¿Bomba eléctrica o diésel?
La bomba eléctrica es más simple de mantener, pero depende de que el suministro eléctrico sea confiable. Si no lo es, NFPA 20 pide una fuente alternativa, como un grupo electrógeno o una bomba diésel. La bomba diésel no depende de la red eléctrica, pero exige más mantenimiento: baterías, combustible, refrigeración y escape. La elección depende de la confiabilidad de la energía, del riesgo que se protege y de lo que exija el proyecto.
Ubicación y diseño del cuarto
- Si está dentro de la edificación, separado del resto con la resistencia al fuego que exige NFPA 20 y con acceso seguro para bomberos y personal de mantenimiento.
- Con drenaje de piso, ventilación e iluminación, incluida la iluminación de emergencia.
- Con la bomba horizontal en succión positiva: el nivel de agua de la cisterna debe estar por encima de la bomba. Si el agua está por debajo, corresponde una bomba de turbina vertical.
- Con espacio libre para operar y dar mantenimiento a bombas, motores y tableros.
Prueba de aceptación en campo
Antes de entregar el sistema, la bomba se prueba en obra según NFPA 20: se miden caudal, presión y velocidad sin flujo, al 100 % y al 150 % del caudal nominal, y los resultados se comparan con la curva certificada del fabricante. También se prueban los arranques automáticos y manuales, las alarmas del tablero y, en las bombas diésel, el arranque alternando los bancos de baterías.
Mantenimiento según NFPA 25
Con el sistema en servicio, NFPA 25 pide hacer funcionar la bomba sin flujo cada semana —en algunas bombas eléctricas puede ser cada mes—, hacer una prueba anual con flujo y revisar periódicamente el motor, el tablero, las baterías y el combustible. Conoce nuestro servicio de mantenimiento de sistemas contra incendio.
Errores frecuentes que encontramos
- Bomba elegida por catálogo, sin cálculo hidráulico que la respalde.
- Bomba horizontal instalada con el agua por debajo de su eje (succión negativa).
- Válvulas de control cerradas o sin supervisión.
- Bomba jockey mal regulada, que hace arrancar a la principal con frecuencia.
- Falta de cabezal de pruebas o de medidor de caudal, lo que impide la prueba anual.
- Tanque de combustible por debajo de los dos tercios que pide NFPA 25 y baterías sin mantenimiento.
Preguntas frecuentes
¿Qué hace la bomba jockey?
Mantiene la presión de la red y repone pequeñas fugas. No está diseñada para combatir incendios: su función es evitar que la bomba principal arranque por variaciones menores de presión.
¿La bomba contra incendio puede usarse para otros servicios?
No. La bomba y la red contra incendio son exclusivas para ese fin. Si la cisterna se comparte con el agua de consumo, el diseño debe garantizar que el volumen reservado para incendio no pueda usarse en otro servicio.
¿Pueden reemplazar solo la bomba o el tablero de un sistema existente?
Sí. Evaluamos el sistema, verificamos que el nuevo equipo cubra la demanda y lo integramos a la instalación existente. Al terminar, hacemos las pruebas que exige NFPA 25 para el componente reemplazado.
¿Venden solo el equipo?
Sí. Además del servicio llave en mano, atendemos pedidos de solo suministro de bombas, tableros y accesorios para cuarto de bombas.
¿Cuánto cuesta un cuarto de bombas?
Depende del caudal y la presión que pide el cálculo, del tipo de motor, del tablero y del estado de la cisterna y de la red. Cotizamos con planos o después de una visita técnica.
