Bomba contra incendio Patterson E3F11A-FP ES de 500 gpm a 140 psi · 380 V

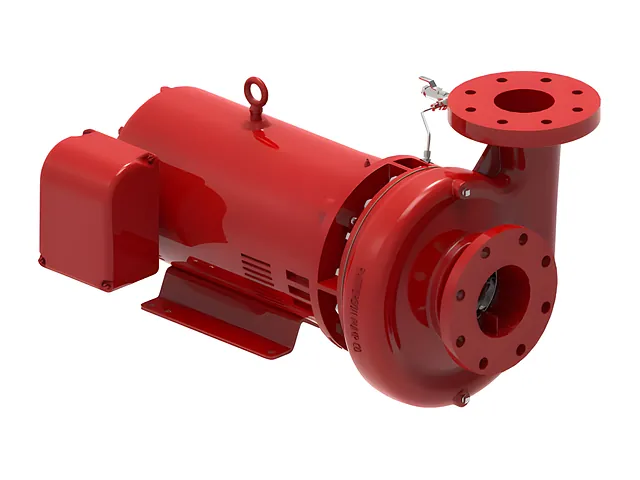

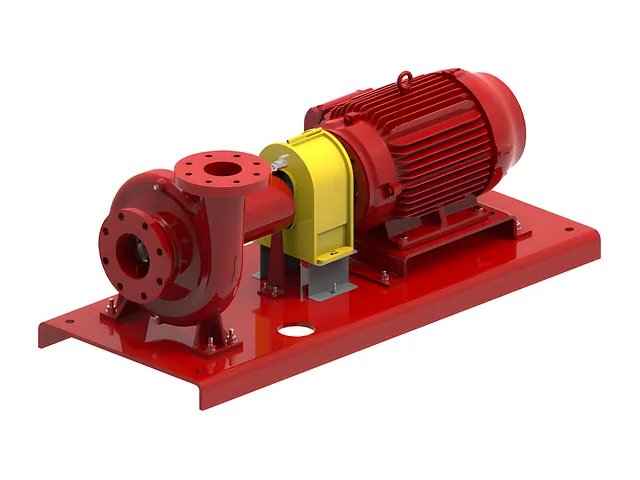

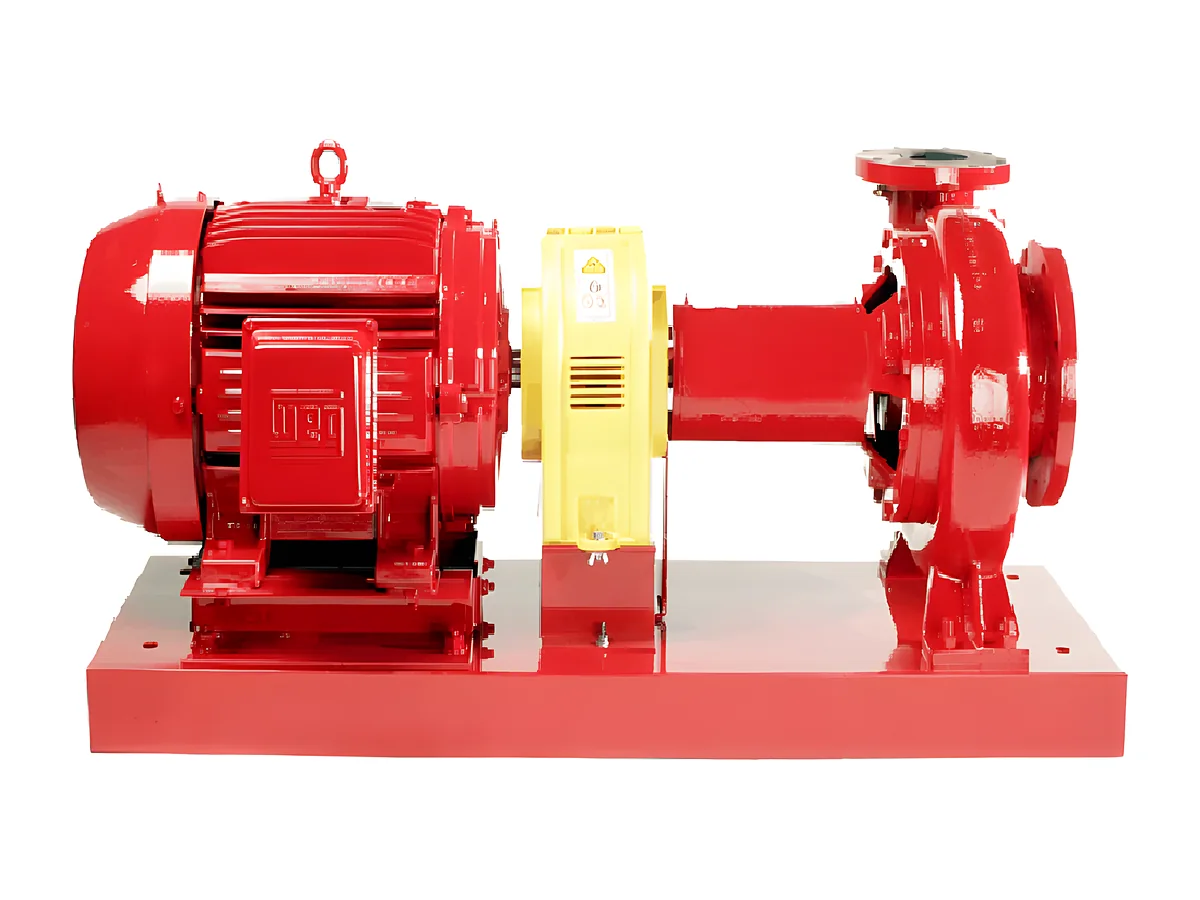

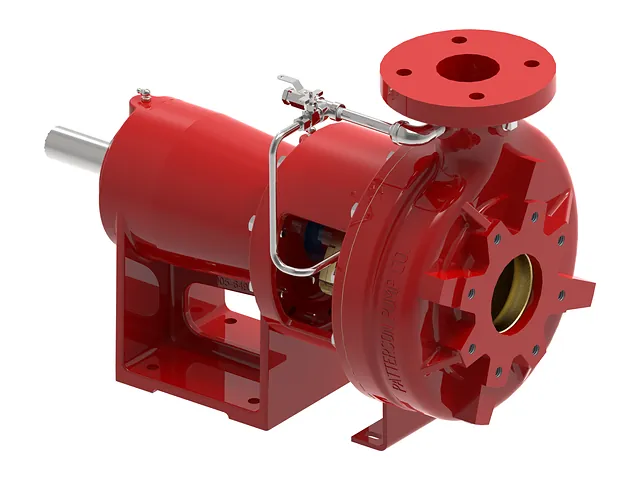

Bomba Patterson de succión final (end suction) modelo E3F11A-FP ES, listada UL y aprobada FM para servicio contra incendio según NFPA 20. Entrega 500 gpm a 140 psi con motor eléctrico de 75 HP a 380 V, montada con su motor sobre una base común. La suministramos sola o instalada con su cuarto de bombas, en Lima y provincias.
Sin precios publicados: el precio y el plazo dependen del controlador, la tensión y los accesorios. Te respondemos con propuesta técnica y económica en 24 horas.
Ficha técnica
| Marca | Patterson |
| Modelo | E3F11A-FP ES |
| Tipo | Succión final (end suction) |
| Caudal nominal | 500 gpm · 31.5 L/s |
| Presión nominal | 140 psi · 9.7 bar |
| Potencia | 75 HP |
| Accionamiento | Motor eléctrico trifásico, 380 V |
| Listado / aprobación | UL / FM |
| Norma de instalación | NFPA 20 |
Datos nominales del fabricante. El punto de operación final se confirma con la curva certificada y tu cálculo hidráulico.
Curva según NFPA 20
| Nominal (100 %) | 500 gpm a 140 psi |
| Sobrecarga (150 %) | 750 gpm (47.3 L/s) con al menos 91 psi |
| Válvula cerrada (churn) | Hasta 196 psi (máximo 140 %) |
Son los límites que NFPA 20 (capítulo 6) fija para toda bomba centrífuga contra incendio. Se comprueban en la prueba de aceptación en campo (capítulo 14) y luego cada año según NFPA 25.
¿Para qué proyectos sirve la Patterson E3F11A-FP ES?
500 gpm es el caudal que NFPA 14 exige para la montante hidráulicamente más desfavorable en sistemas Clase I y Clase III. Por eso es el tamaño más pedido en edificios multifamiliares, oficinas, clínicas, colegios, hoteles y centros comerciales. También cubre muchos sistemas de rociadores de riesgo ordinario con su asignación de mangueras.
Referencia rápida de presión: en montantes Clase I, NFPA 14 pide 100 psi residuales en la salida de 2½» más desfavorable. Con 140 psi quedan unos 40 psi para vencer altura y fricción, y cada piso de 3 m consume cerca de 4.3 psi. Es solo una referencia: el punto real lo define el cálculo hidráulico de tu proyecto.
Cómo es la bomba de succión final
Recibe el agua por el frente, en el eje del impulsor, y descarga hacia arriba. Viene con su motor sobre una base común, lo que la hace compacta y económica frente a la carcasa partida en caudales bajos y medios.
En obra se fija sobre su base de concreto y se verifica la alineación del acople antes de la prueba de aceptación.
Alimentación eléctrica a 380 V
A 380 V, el motor de 75 HP toma cerca de 40 % menos corriente que a 230 V. Eso reduce la sección de los conductores y el tamaño del controlador. Es la opción natural en industrias y edificios nuevos con red trifásica de 380 V.
Igual que en cualquier bomba eléctrica, la alimentación debe ser confiable y exclusiva, normalmente conectada antes del interruptor general, y NFPA 20 (capítulo 9) limita la caída de tensión en el controlador durante el arranque. Si te conviene otra tensión, revisa la versión a 230 V.
Qué cotizamos con esta bomba
- Bomba Patterson E3F11A-FP ES con motor eléctrico de 75 HP a 380 V
- Controlador listado UL/FM para bomba eléctrica
- Bomba jockey con su controlador, para mantener la presión de la red
- Válvulas de succión y descarga, retención, manómetros y válvula de alivio cuando corresponde
- Cabezal de pruebas o medidor de caudal para verificar el 150 % (750 gpm)
- Acometida y tablero de alimentación exclusiva (opcional)
- Instalación, prueba de aceptación NFPA 20 y protocolo para la ITSE
- Solo suministro o llave en mano, con precios en soles
Para cotizar necesitamos el caudal y la presión de tu cálculo hidráulico, la tensión disponible (o si prefieres motor diésel), la ciudad de entrega y, si los tienes, los planos del cuarto de bombas.
Patterson E3F11A-FP ES a 380 V: cómo elegirla frente a los modelos vecinos
| Caudal nominal | 500 gpm = 31.5 L/s = 113.6 m³/h |
| Presión nominal | 140 psi = 98.4 m de columna de agua = 9.7 bar |
| Potencia del motor | 75 HP ≈ 55.9 kW |
Entre las 11 bombas Patterson de 500 gpm del catálogo, ocupa el nivel 3 de 8 por presión (de 115 a 230 psi).
- Con menos presión: Patterson 5×3 VIP, 500 gpm a 125 psi (vertical en línea, 60 HP), versión 230 V. Te conviene si tu cálculo pide 125 psi o menos a 500 gpm.
- Con más presión: Patterson 4x3x11A SSC, 500 gpm a 145 psi (carcasa partida, 83 HP), versión diésel. Es el siguiente paso si tu demanda supera 140 psi.
- Con más presión: Patterson 5x3x11A VIP, 500 gpm a 145 psi (vertical en línea, 75 HP), versión 380 V. Es el siguiente paso si tu demanda supera 140 psi.
- Mismo modelo, otro accionamiento: versión 230 V de la Patterson E3F11A-FP ES (75 HP).
Regla práctica: elige el modelo cuya presión nominal cubra tu demanda con el menor exceso. Los 98.4 m de columna de agua son la altura total que suma la bomba; de ahí se descuentan el desnivel hasta la salida más alejada y las pérdidas por fricción. Una bomba con más presión de la necesaria sube la presión a válvula cerrada y puede obligar a usar tubería, válvulas y rociadores de mayor clase.
¿Tu cálculo pide otro punto de operación?
Si necesitas otro caudal, otra presión u otro tipo de motor, te proponemos el modelo Patterson cuya curva calce con tu cálculo hidráulico.
Otros modelos Patterson
- Patterson E3F11A-FP ES500 gpm · 140 psi · 230 V
- Patterson E3F11A-FP ES500 gpm · 170 psi · 230 V
- Patterson 5x3x11A ES500 gpm · 200 psi · 230 V
- Patterson 5x3x11A ES500 gpm · 200 psi · 380 V
