Bomba contra incendio Patterson 5×3 VIP de 500 gpm a 125 psi · 230 V

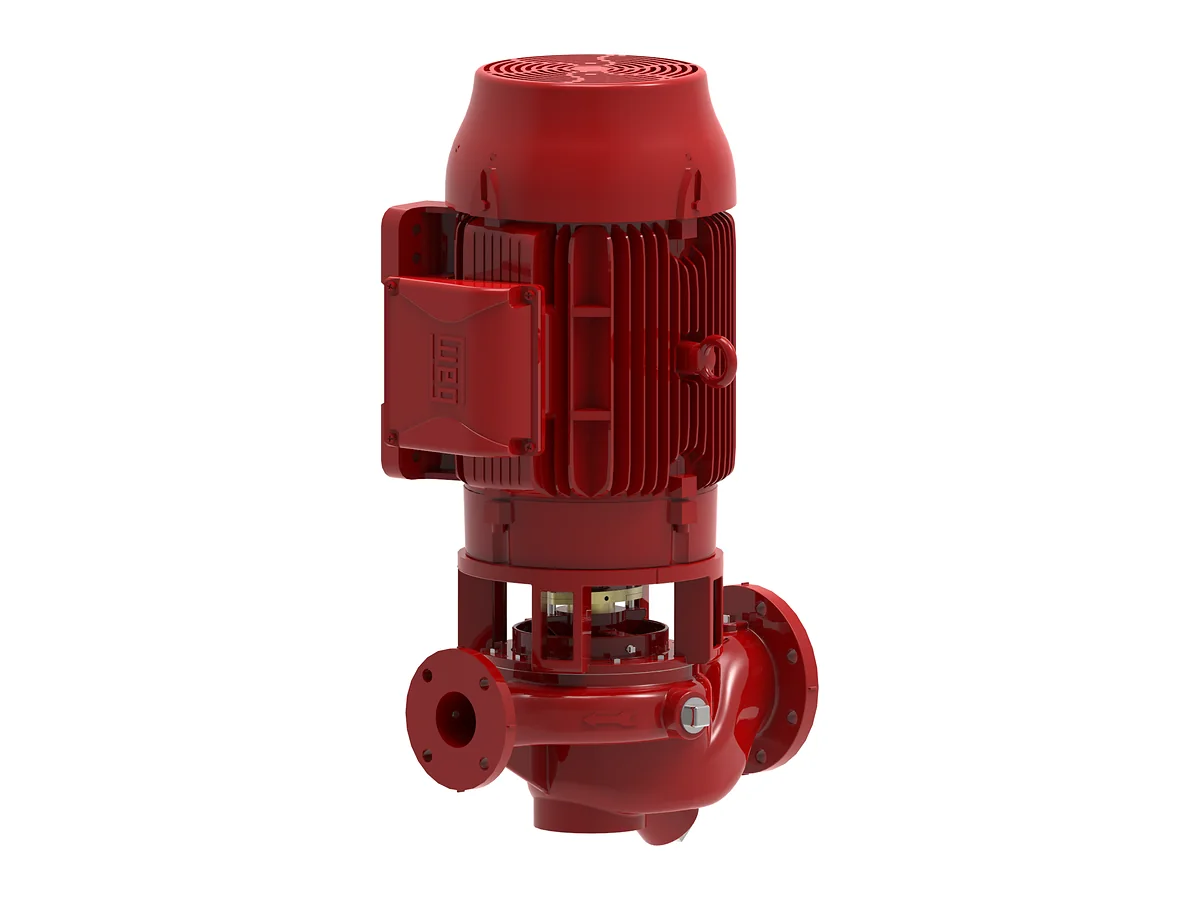

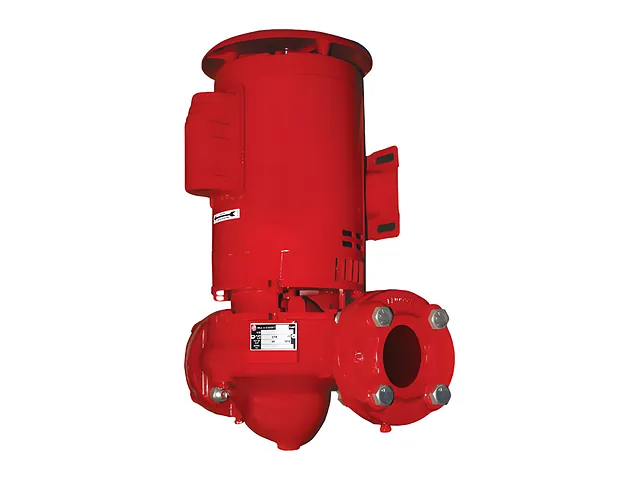

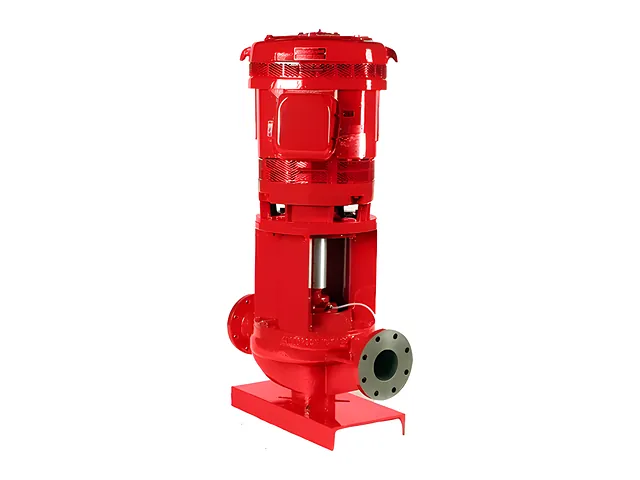

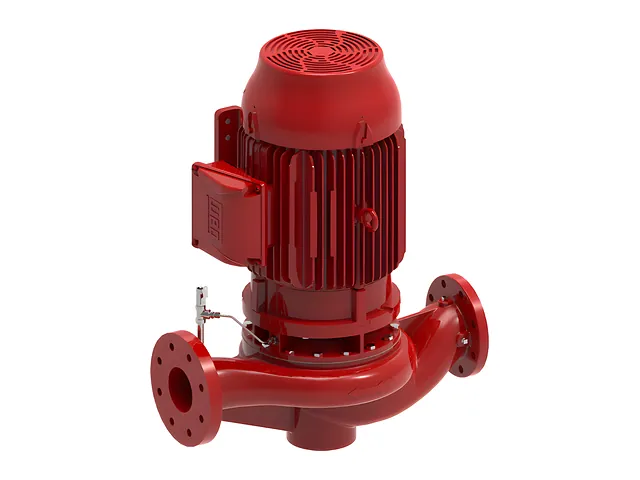

Bomba Patterson vertical en línea modelo 5×3 VIP, listada UL y aprobada FM para servicio contra incendio según NFPA 20. Entrega 500 gpm a 125 psi con motor eléctrico de 60 HP a 230 V. Se monta en la propia tubería y ocupa muy poca área de piso: ideal para cuartos de bombas compactos en edificios y locales comerciales. La suministramos sola o instalada con su cuarto de bombas, en Lima y provincias.
Sin precios publicados: el precio y el plazo dependen del controlador, la tensión y los accesorios. Te respondemos con propuesta técnica y económica en 24 horas.
Ficha técnica
| Marca | Patterson |
| Modelo | 5×3 VIP |
| Tipo | Vertical en línea |
| Caudal nominal | 500 gpm · 31.5 L/s |
| Presión nominal | 125 psi · 8.6 bar |
| Potencia | 60 HP |
| Accionamiento | Motor eléctrico trifásico, 230 V |
| Listado / aprobación | UL / FM |
| Norma de instalación | NFPA 20 |
Datos nominales del fabricante. El punto de operación final se confirma con la curva certificada y tu cálculo hidráulico.
Curva según NFPA 20
| Nominal (100 %) | 500 gpm a 125 psi |
| Sobrecarga (150 %) | 750 gpm (47.3 L/s) con al menos 81.3 psi |
| Válvula cerrada (churn) | Hasta 175 psi (máximo 140 %) |
Son los límites que NFPA 20 (capítulo 6) fija para toda bomba centrífuga contra incendio. Se comprueban en la prueba de aceptación en campo (capítulo 14) y luego cada año según NFPA 25.
¿Para qué proyectos sirve la Patterson 5×3 VIP?
500 gpm es el caudal que NFPA 14 exige para la montante hidráulicamente más desfavorable en sistemas Clase I y Clase III. Por eso es el tamaño más pedido en edificios multifamiliares, oficinas, clínicas, colegios, hoteles y centros comerciales. También cubre muchos sistemas de rociadores de riesgo ordinario con su asignación de mangueras.
Referencia rápida de presión: en montantes Clase I, NFPA 14 pide 100 psi residuales en la salida de 2½» más desfavorable. Con 125 psi quedan unos 25 psi para vencer altura y fricción, y cada piso de 3 m consume cerca de 4.3 psi. Es solo una referencia: el punto real lo define el cálculo hidráulico de tu proyecto.
Cómo es la bomba vertical en línea
La succión y la descarga quedan alineadas en la tubería y el motor eléctrico va montado encima del cuerpo de la bomba. Así ahorra área de piso y simplifica el montaje en cuartos de bombas pequeños o en sótanos con poco espacio.
Al planificar el cuarto, deja altura libre sobre el equipo para retirar el motor en el mantenimiento y considera los soportes de la tubería, que cargan el peso del conjunto.
Alimentación eléctrica a 230 V
A 230 V, el motor de 60 HP toma cerca de 1.65 veces la corriente que tomaría a 380 V, porque la corriente es inversamente proporcional a la tensión. Eso significa conductores, interruptor y controlador más grandes, y una acometida que soporte el arranque: NFPA 20 (capítulo 9) limita la caída de tensión en el controlador mientras el motor arranca.
La alimentación debe ser confiable y exclusiva para la bomba, normalmente conectada antes del interruptor general del edificio para que no se corte cuando se desenergiza la instalación.
Qué cotizamos con esta bomba
- Bomba Patterson 5×3 VIP con motor eléctrico de 60 HP a 230 V
- Controlador listado UL/FM para bomba eléctrica
- Bomba jockey con su controlador, para mantener la presión de la red
- Válvulas de succión y descarga, retención, manómetros y válvula de alivio cuando corresponde
- Cabezal de pruebas o medidor de caudal para verificar el 150 % (750 gpm)
- Acometida y tablero de alimentación exclusiva (opcional)
- Instalación, prueba de aceptación NFPA 20 y protocolo para la ITSE
- Solo suministro o llave en mano, con precios en soles
Para cotizar necesitamos el caudal y la presión de tu cálculo hidráulico, la tensión disponible (o si prefieres motor diésel), la ciudad de entrega y, si los tienes, los planos del cuarto de bombas.
Patterson 5×3 VIP a 230 V: cómo elegirla frente a los modelos vecinos
| Caudal nominal | 500 gpm = 31.5 L/s = 113.6 m³/h |
| Presión nominal | 125 psi = 87.9 m de columna de agua = 8.6 bar |
| Potencia del motor | 60 HP ≈ 44.7 kW |
Entre las 11 bombas Patterson de 500 gpm del catálogo, ocupa el nivel 2 de 8 por presión (de 115 a 230 psi).
- Con menos presión: Patterson 5×3 VIP, 500 gpm a 115 psi (vertical en línea, 50 HP), versión 230 V. Te conviene si tu cálculo pide 115 psi o menos a 500 gpm.
- Con más presión: Patterson E3F11A-FP ES, 500 gpm a 140 psi (succión final, 75 HP), versiones 380 V o 230 V. Es el siguiente paso si tu demanda supera 125 psi.
- Si necesitas motor diésel: a 500 gpm la opción del catálogo es la Patterson 4x3x11A SSC diésel (145 psi, carcasa partida, 83 HP).
Regla práctica: elige el modelo cuya presión nominal cubra tu demanda con el menor exceso. Los 87.9 m de columna de agua son la altura total que suma la bomba; de ahí se descuentan el desnivel hasta la salida más alejada y las pérdidas por fricción. Una bomba con más presión de la necesaria sube la presión a válvula cerrada y puede obligar a usar tubería, válvulas y rociadores de mayor clase.
¿Tu cálculo pide otro punto de operación?
Si necesitas otro caudal, otra presión u otro tipo de motor, te proponemos el modelo Patterson cuya curva calce con tu cálculo hidráulico.
Otros modelos Patterson
- Patterson 4×3 VIP300 gpm · 105 psi · 230 V
- Patterson 5×3 VIP500 gpm · 115 psi · 230 V
- Patterson 5x3x11A VIP500 gpm · 145 psi · 380 V
- Patterson 5x3x11 VIP500 gpm · 180 psi · 230 V
