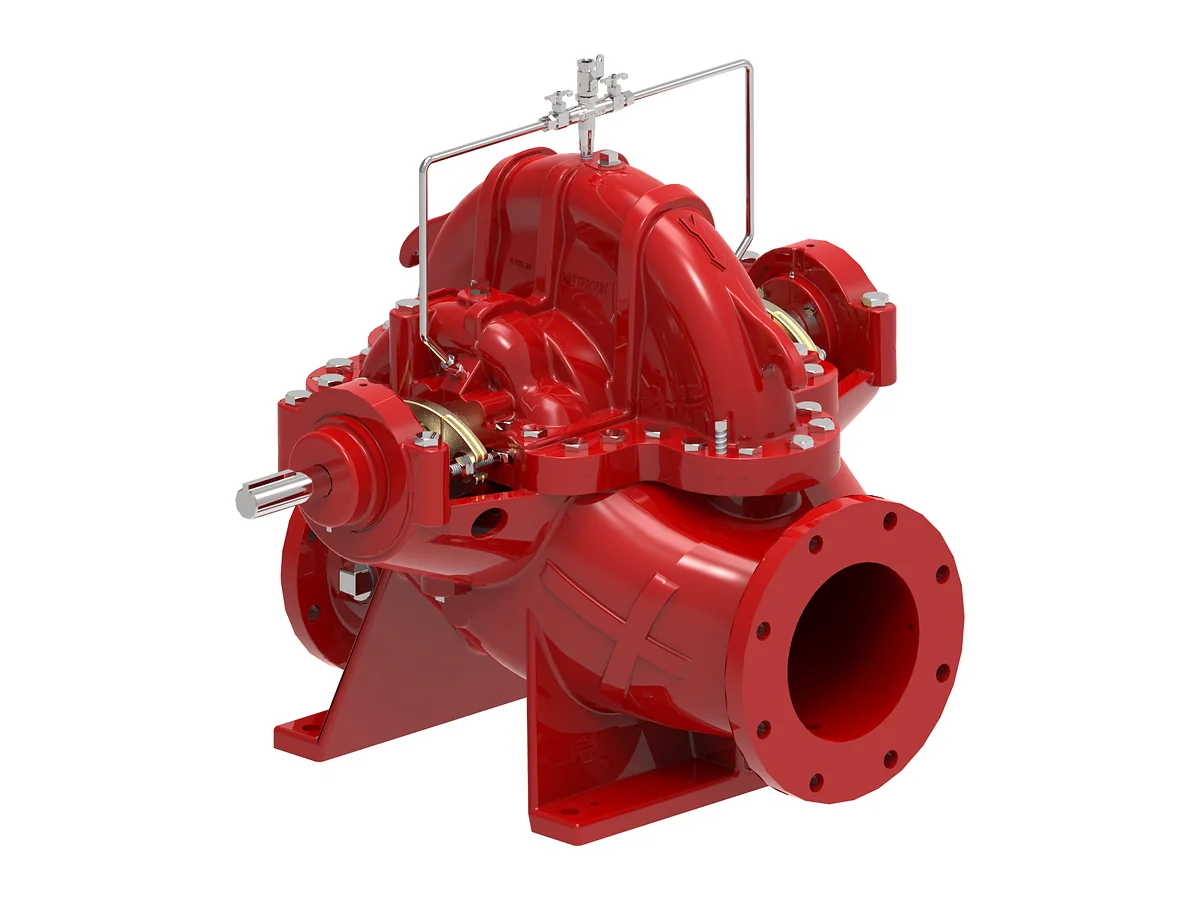

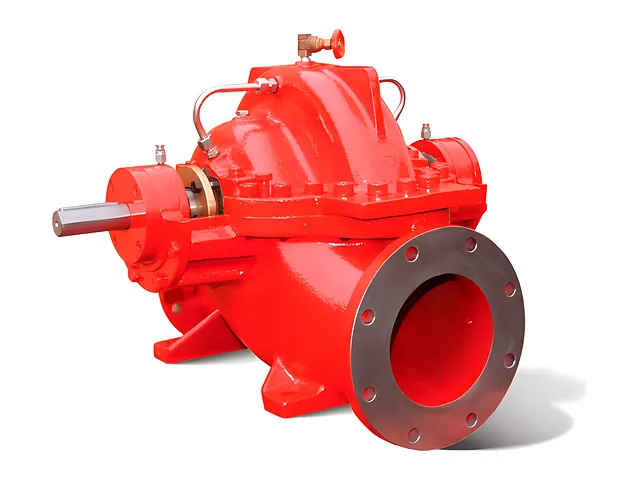

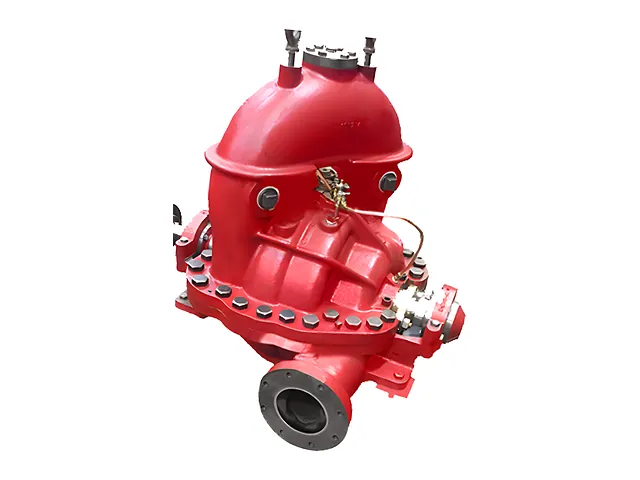

Bomba contra incendio Patterson 5x4x12 SSC de 500 gpm a 230 psi · 230 V
Bomba Patterson de carcasa partida horizontal modelo 5x4x12 SSC, listada UL y aprobada FM para servicio contra incendio según NFPA 20. Entrega 500 gpm a 230 psi con motor eléctrico de 150 HP a 230 V. Es el equipo de referencia en industrias, almacenes y edificios grandes. La suministramos sola o instalada con su cuarto de bombas, en Lima y provincias.
Sin precios publicados: el precio y el plazo dependen del controlador, la tensión y los accesorios. Te respondemos con propuesta técnica y económica en 24 horas.
Ficha técnica
| Marca | Patterson |
| Modelo | 5x4x12 SSC |
| Tipo | Carcasa partida (split case) |
| Caudal nominal | 500 gpm · 31.5 L/s |
| Presión nominal | 230 psi · 15.9 bar |
| Potencia | 150 HP |
| Accionamiento | Motor eléctrico trifásico, 230 V |
| Listado / aprobación | UL / FM |
| Norma de instalación | NFPA 20 |
Datos nominales del fabricante. El punto de operación final se confirma con la curva certificada y tu cálculo hidráulico.
Curva según NFPA 20
| Nominal (100 %) | 500 gpm a 230 psi |
| Sobrecarga (150 %) | 750 gpm (47.3 L/s) con al menos 149.5 psi |
| Válvula cerrada (churn) | Hasta 322 psi (máximo 140 %) |
Son los límites que NFPA 20 (capítulo 6) fija para toda bomba centrífuga contra incendio. Se comprueban en la prueba de aceptación en campo (capítulo 14) y luego cada año según NFPA 25.
¿Para qué proyectos sirve la Patterson 5x4x12 SSC?
500 gpm es el caudal que NFPA 14 exige para la montante hidráulicamente más desfavorable en sistemas Clase I y Clase III. Por eso es el tamaño más pedido en edificios multifamiliares, oficinas, clínicas, colegios, hoteles y centros comerciales. También cubre muchos sistemas de rociadores de riesgo ordinario con su asignación de mangueras.
Referencia rápida de presión: en montantes Clase I, NFPA 14 pide 100 psi residuales en la salida de 2½» más desfavorable. Con 230 psi quedan unos 130 psi para vencer altura y fricción, y cada piso de 3 m consume cerca de 4.3 psi. Es solo una referencia: el punto real lo define el cálculo hidráulico de tu proyecto.
Cómo es la bomba de carcasa partida
El cuerpo se abre por la mitad en sentido horizontal: el impulsor y los rodamientos se inspeccionan sin desmontar tuberías ni mover el motor. El impulsor de doble succión equilibra los empujes y alarga la vida del equipo.
Un detalle que NFPA 20 controla en la instalación: no se permite un codo o una tee con su plano paralelo al eje de la bomba a menos de 10 diámetros de la brida de succión, porque desbalancea el flujo que llega al impulsor.
Alimentación eléctrica a 230 V
A 230 V, el motor de 150 HP toma cerca de 1.65 veces la corriente que tomaría a 380 V, porque la corriente es inversamente proporcional a la tensión. Eso significa conductores, interruptor y controlador más grandes, y una acometida que soporte el arranque: NFPA 20 (capítulo 9) limita la caída de tensión en el controlador mientras el motor arranca.
La alimentación debe ser confiable y exclusiva para la bomba, normalmente conectada antes del interruptor general del edificio para que no se corte cuando se desenergiza la instalación.
Qué cotizamos con esta bomba
- Bomba Patterson 5x4x12 SSC con motor eléctrico de 150 HP a 230 V
- Controlador listado UL/FM para bomba eléctrica
- Bomba jockey con su controlador, para mantener la presión de la red
- Válvulas de succión y descarga, retención, manómetros y válvula de alivio cuando corresponde
- Cabezal de pruebas o medidor de caudal para verificar el 150 % (750 gpm)
- Acometida y tablero de alimentación exclusiva (opcional)
- Instalación, prueba de aceptación NFPA 20 y protocolo para la ITSE
- Solo suministro o llave en mano, con precios en soles
Para cotizar necesitamos el caudal y la presión de tu cálculo hidráulico, la tensión disponible (o si prefieres motor diésel), la ciudad de entrega y, si los tienes, los planos del cuarto de bombas.
Patterson 5x4x12 SSC a 230 V: cómo elegirla frente a los modelos vecinos
| Caudal nominal | 500 gpm = 31.5 L/s = 113.6 m³/h |
| Presión nominal | 230 psi = 161.7 m de columna de agua = 15.9 bar |
| Potencia del motor | 150 HP ≈ 111.9 kW |
Entre las 11 bombas Patterson de 500 gpm del catálogo, es la de mayor presión (hay 8 niveles, de 115 a 230 psi).
- Con menos presión: Patterson 5x3x11A ES, 500 gpm a 200 psi (succión final, 100 HP), versiones 380 V o 230 V. Te conviene si tu cálculo pide 200 psi o menos a 500 gpm.
- Si necesitas motor diésel: a 500 gpm la opción del catálogo es la Patterson 4x3x11A SSC diésel (145 psi, carcasa partida, 83 HP).
Regla práctica: elige el modelo cuya presión nominal cubra tu demanda con el menor exceso. Los 161.7 m de columna de agua son la altura total que suma la bomba; de ahí se descuentan el desnivel hasta la salida más alejada y las pérdidas por fricción. Una bomba con más presión de la necesaria sube la presión a válvula cerrada y puede obligar a usar tubería, válvulas y rociadores de mayor clase.
¿Tu cálculo pide otro punto de operación?
Si necesitas otro caudal, otra presión u otro tipo de motor, te proponemos el modelo Patterson cuya curva calce con tu cálculo hidráulico.
Otros modelos Patterson
- Patterson 5x4x12 SSC750 gpm · 155 psi · 230 V
- Patterson 5x4x12 SSC750 gpm · 155 psi · 380 V
- Patterson 4x3x11A SSC500 gpm · 145 psi · diésel
- Patterson 5x4x12 SSC750 gpm · 155 psi · diésel
- Patterson 8x6x13A SSC1,500 gpm · 150 psi · diésel
- Patterson 8x6x13B SSC2,000 gpm · 155 psi · diésel
