En un almacén alto, el rociador que se elige define todo lo demás: la red, la reserva de agua, la bomba y si hace falta poner rociadores dentro de los racks. Los ESFR pueden proteger almacenes de gran altura solo desde el techo, pero funcionan únicamente si se cumplen condiciones que conviene revisar antes de diseñar.
Este tema forma parte del sistema de agua contra incendio: rociadores, gabinetes, montantes y cuarto de bombas que diseñamos, instalamos y certificamos según NFPA y la Norma A.130.
Qué es un rociador ESFR
ESFR viene del inglés Early Suppression, Fast Response: supresión temprana, respuesta rápida. Es un rociador de factor K grande, con un elemento térmico de respuesta rápida, que descarga mucha agua en gotas gruesas. Esas gotas atraviesan la columna de humo y llegan a la base del fuego cuando todavía es pequeño.
La diferencia está en el objetivo. Un rociador de control limita el tamaño del fuego hasta que llegan los bomberos. Un ESFR busca la supresión: NFPA 13 la define como reducir de forma brusca la liberación de calor del fuego y evitar que vuelva a crecer. Para lograrlo, el rociador tiene que abrir pronto y su descarga tiene que llegar entera a la mercancía.
- Control (CMDA)
- Diseño por densidad y área: se fija cuántos litros por minuto y por metro cuadrado se descargan sobre un área del techo. En almacenes altos suele exigir rociadores dentro de los racks.
- Control para aplicación específica (CMSA)
- Rociadores de gota grande diseñados por número de rociadores y presión mínima, también en modo control.
- Supresión (ESFR)
- Rociadores de respuesta rápida con factor K de 14 o más (los más usados son 14, 16.8, 22.4 y 25.2), diseñados por número de rociadores (12) y presión mínima según la mercancía, la altura de almacenaje y la altura del techo.
Cuándo conviene
El ESFR conviene cuando la alternativa de control obliga a poner rociadores dentro de los racks. Esos rociadores encarecen la instalación, se golpean con los montacargas y limitan los cambios de distribución del almacén. Dentro de sus límites, el ESFR protege desde el techo y deja libres los racks.
- Almacenes y centros de distribución con racks o apilamiento alto y techo plano o de poca pendiente.
- Mercancía de clase I a IV y muchos casos de plásticos del grupo A, cada uno con su presión mínima en la tabla.
- Operación que cambia la distribución de los racks: sin rociadores dentro de ellos, el cambio es más simple.
- Agua suficiente o espacio para construir una cisterna y un cuarto de bombas de gran caudal.
No conviene cuando el techo tiene mucha pendiente, hay muchas obstrucciones que no se pueden mover, el ambiente se refrigera o la mercancía queda fuera de las tablas. En esos casos un diseño de control, con o sin rociadores en racks, suele ser la respuesta.
Las condiciones que no se negocian
Un ESFR no tiene margen para errores de instalación. Estas son las condiciones que se revisan antes de elegirlo, con los valores de la hoja técnica de un rociador K-25.2 listado:
| Condición | Valor de referencia | Por qué importa |
|---|---|---|
| Tipo de sistema | Tubería húmeda | El agua tiene que salir al instante: no hay tiempo para llenar una tubería seca. |
| Altura de techo | Hasta 13.7 m (45 ft) según NFPA | Sobre esa altura NFPA 13 no da criterios para ese rociador; algunos listados llegan más alto con condiciones propias. |
| Altura de almacenaje | Hasta 12.2 m (40 ft) según NFPA | Cada combinación de techo y almacenaje tiene su presión mínima. |
| Holgura bajo el deflector | 91 cm (36 in) como mínimo | La descarga necesita espacio para abrirse antes de llegar a la mercancía. |
| Pendiente del techo | Hasta 2 en 12 (16.7 %) | Con más pendiente, el calor se desplaza y abren rociadores lejos del fuego. |
| Espaciamiento | 2.4 a 3.7 m; hasta 3.1 m si el techo pasa de 9.1 m | Cobertura de 5.9 a 9.3 m² (64 a 100 ft²) por rociador. |
| Obstrucciones | Reglas propias, más estrictas | Una viga, un ducto o una luminaria bajo el rociador corta su descarga. |

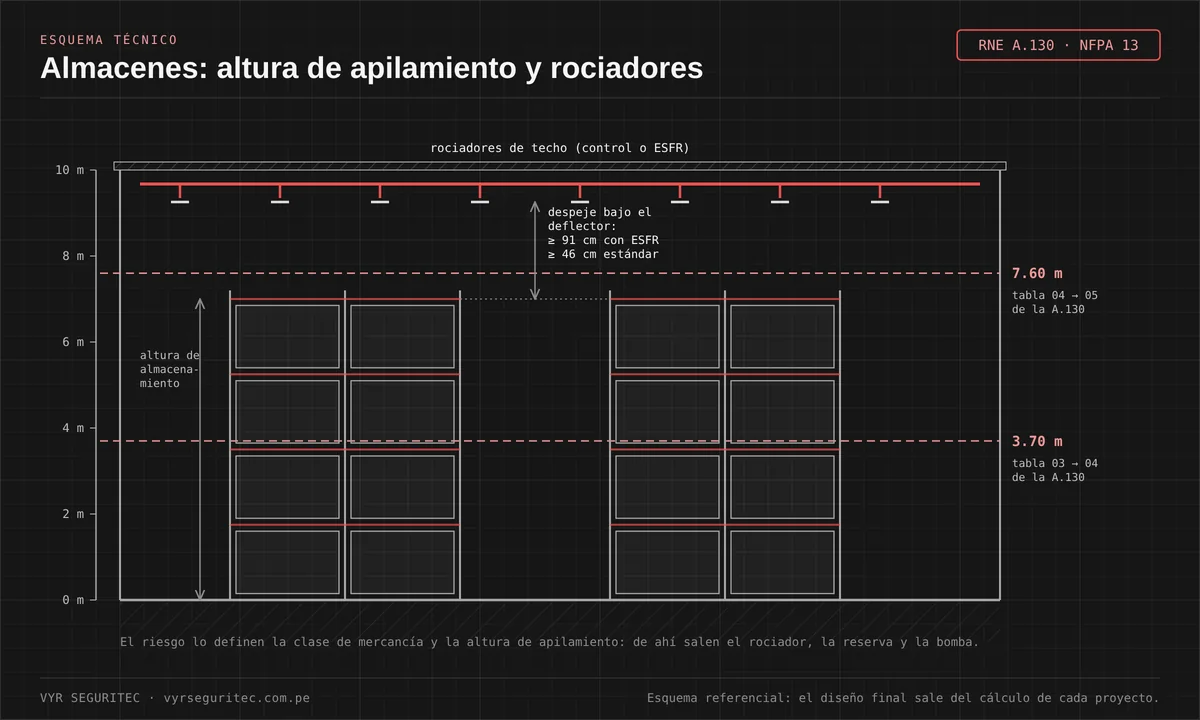

La holgura se pierde en la operación. Un almacén diseñado con 91 cm libres deja de cumplir el día que se apila un pallet más alto. Conviene marcar la altura máxima en los racks y en las paredes, y revisarla en cada inspección.
¿Qué altura tiene su almacén? Envíenos la altura del techo, la altura de apilamiento y qué mercancía guarda. Cotizar por WhatsApp
Cuánta agua y qué bomba pide
Un ESFR se diseña con los 12 rociadores más exigentes de la red, cuatro en cada uno de tres ramales, trabajando a la presión mínima de la tabla. A eso se suman 250 gpm para mangueras, durante 60 minutos.
Un ejemplo con un rociador K-25.2 a 45 psi:
- Caudal por rociador: 25.2 × √45 ≈ 169 gpm.
- Caudal de los 12 rociadores: 12 × 169 ≈ 2,030 gpm.
- Con mangueras: 2,030 + 250 ≈ 2,280 gpm.
- Reserva para 60 minutos: 2,280 × 60 ≈ 136,800 galones, cerca de 520 m³.
El resultado final sale del cálculo hidráulico, que suma pérdidas por fricción y desniveles hasta la bomba. Por eso la decisión de usar ESFR se toma junto con la cisterna y el cuarto de bombas: un almacén con una cisterna pensada para riesgo ordinario no puede pasar a ESFR solo cambiando los rociadores.
Errores frecuentes
- Elegir ESFR por la altura del techo sin revisar la mercancía: aerosoles, líquidos inflamables y plásticos expandidos tienen criterios propios.
- Instalar luminarias, ductos o bandejas después bajo los rociadores, sin revisar las reglas de obstrucción.
- Apilar por encima de la holgura de diseño, sobre todo en temporadas de mucho inventario.
- Dimensionar la cisterna y la bomba para otro tipo de rociador y cambiar a ESFR al final del proyecto.
- Usar ESFR en techos con mucha pendiente o en ambientes que se refrigeran.
- No volver a revisar el diseño cuando cambia el uso del almacén o el tipo de embalaje.
ESFR y la Norma A.130
La Norma A.130 manda diseñar los sistemas de rociadores con NFPA 13 (artículo 102) y dedica un capítulo a los almacenes, donde la protección depende de la mercancía y de la altura de almacenamiento. El ESFR es una de las opciones de diseño que da NFPA 13 para almacenes altos; la elección entre ESFR y un diseño de control se sustenta en la memoria de cálculo del expediente.
Para saber qué sistema le corresponde a su edificación según el uso, el área y la altura, lea qué exige la Norma A.130 y sistema contra incendio para almacenes. Si el almacén está en provincia, revise también qué cambia en un cuarto de bombas en altura.
Fuentes
- NFPA 13, Standard for the Installation of Sprinkler Systems: definición de supresión y requisitos de instalación y diseño de rociadores ESFR.
- Hoja técnica de un rociador ESFR K-25.2 listado: límites de NFPA para altura de techo y de almacenaje, holgura, pendiente, espaciamiento, área de diseño y mangueras.
- Reglamento Nacional de Edificaciones, Norma A.130 Requisitos de Seguridad, artículo 102 y capítulo XI (almacenes).
Preguntas frecuentes
¿Con ESFR ya no hacen falta rociadores dentro de los racks?
En muchos almacenes, no: dentro de los límites de altura de techo, altura de almacenaje y tipo de mercancía de su tabla, el ESFR protege solo desde el techo. Fuera de esos límites, o con mercancías que la tabla no cubre, vuelven a ser necesarios los rociadores en racks u otra solución.
¿Se puede usar ESFR en una cámara de frío?
Como sistema húmedo, no si la tubería se puede congelar. En general los ESFR se instalan solo en sistemas de tubería húmeda, salvo modelos listados para otro uso. Las cámaras de frío necesitan un diseño propio.
¿Cuánta agua necesita un sistema ESFR?
Mucha más que una red de riesgo ordinario. Con 12 rociadores K-25.2 a 45 psi, los rociadores piden unos 2,030 gpm y se suman 250 gpm de mangueras durante 60 minutos: cerca de 520 m³ de reserva, antes del exceso que deje el cálculo hidráulico. Cada combinación de mercancía y altura tiene su propia presión mínima.
¿Sirve para cualquier mercancía?
No. Las tablas cubren mercancías de clase I a IV y muchos casos de plásticos del grupo A, cada uno con su presión mínima. Los aerosoles, los líquidos inflamables y algunos plásticos expandidos expuestos tienen criterios propios o límites más bajos, y se revisan caso por caso.
¿Puedo instalar luminarias o ductos después?
Solo después de revisarlos con las reglas de obstrucción del ESFR, que son más estrictas que las de un rociador estándar. Una luminaria o un ducto nuevo bajo el rociador puede romper su patrón de descarga y dejar sin protección la mercancía de abajo.
¿Qué pasa si cambio la mercancía del almacén?
El diseño se hizo para una mercancía y una altura. Si entra mercancía de una clase más alta, si sube la altura de apilamiento o si cambia el embalaje, hay que volver a revisar el cálculo antes de operar. Vea cómo se clasifica el riesgo.
